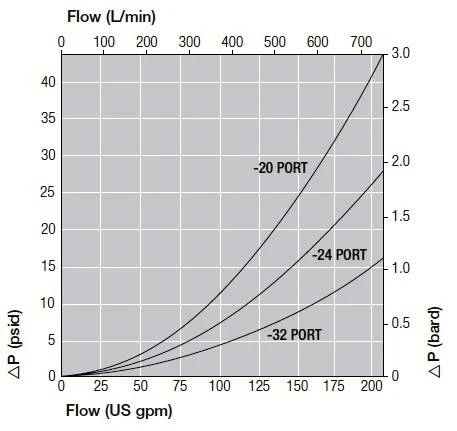

Ukuran rakitan filter UH310 yang tepat sangat penting untuk efisiensi energi, kebersihan cairan, dan kepatuhan sistem. Ayater menyediakan data aliran-penurunan tekanan (ΔP) yang terperinci dan informasi peraturan untuk membantu teknisi memilih panjang housing dan ukuran port yang tepat. Dengan meminimalkan penurunan tekanan awal, Anda memastikan masa pakai elemen lebih lama dan mengurangi biaya operasional di sektor industri berat seperti pertambangan dan ruang angkasa.

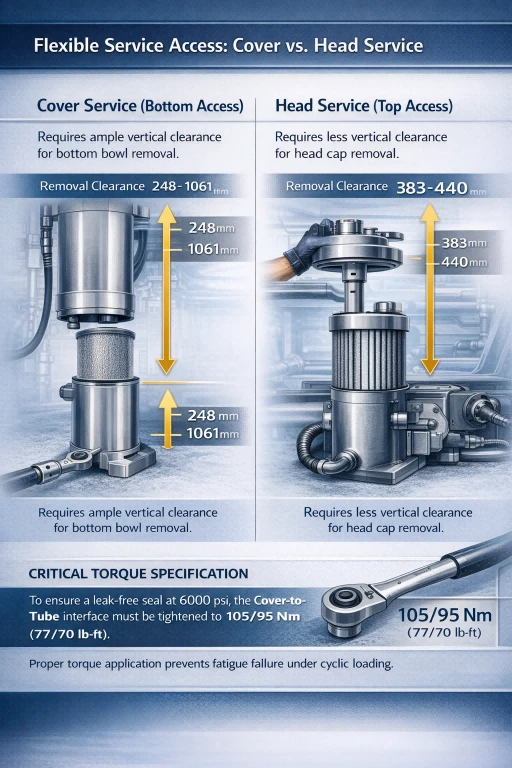

Akses Layanan Fleksibel: Layanan Sampul vs. Kepala
Ruang sering kali menjadi hal yang penting dalam Unit Tenaga Hidraulik (HPU) modern. Desain UH310 mengatasi kendala ini dengan menawarkan dua metode berbeda untuk penggantian elemen, memungkinkan integrator sistem menempatkan filter dalam wadah yang lebih rapat:
Layanan Sampul (Akses Bawah):Ini adalah metode perawatan tradisional di mana bagian bawah mangkuk (tabung) dibuka dan dilepas. Ini ideal untuk instalasi dengan jarak vertikal yang cukup di bawah unit. "Izin Penghapusan" yang diperlukan berkisar dari248mmuntuk kode pendek 08 perumahan sampai dengan1061mmuntuk perumahan Kode 40 yang panjang.
Kepala Layanan (Akses Teratas):Untuk instalasi dimana filter dipasang di dekat lantai atau dasar skid, elemen dapat diekstraksi melalui tutup kepala bagian atas. Metode ini sering kali memerlukan jarak vertikal yang lebih sedikit-misalnya, panjang Kode 13 hanya memerlukannya440mmuntuk servis kepala dibandingkan dengan 383mm untuk servis penutup (ditambah panjang tabung).
Spesifikasi Torsi Kritis: Untuk memastikan segel-bebas bocor pada 6000 psi, antarmuka-ke-Tabung harus dikencangkan agar105/95 Nm (77/70 pon-kaki). Penerapan torsi yang tepat sangat penting untuk mencegah kegagalan kelelahan pada ulir akibat pembebanan siklik.
Fitur Keamanan: Sumbat Ventilasi dan Pembuangan
Sebelum membuka-bejana bertekanan tinggi, energi yang tersimpan harus dilepaskan dengan aman. Housing UH310 dilengkapi dengan port khusus untuk tujuan ini:
Steker Ventilasi:Terletak di kepala, steker G1/4" atau SAE-4 ini memungkinkan udara dikeluarkan dari sistem selama penyalaan untuk mencegah kavitasi dan kebisingan. Steker ini juga digunakan untuk mengurangi tekanan internal sebelum servis. Torsi yang disarankan adalah16/15 Nm (12/11 pon-kaki).
Sumbat Pembuangan:Terletak di bagian bawah mangkuk, memungkinkan petugas pemeliharaan mengalirkan minyak kotor ke dalam panci sebelum melepas penutupnya. Hal ini mencegah tumpahan cairan berbahaya di lantai pabrik.
Kompatibilitas Segel: Semua rumah dilengkapi dengan standarSegel fluorokarbon (kode Z). Segel ini penting untuk-aplikasi suhu tinggi hingga 120˚C dan memberikan ketahanan kimia yang unggul dibandingkan Buna-N, terutama pada cairan sintetis.
Tekanan Diferensial
Indikator Tekanan Diferensial (DP) dan Steker Blanking
Housing UH310 dilengkapi port indikator mesin untuk memantau kondisi elemen.Catatan:Rumahnya dilengkapi dengan sumbat pengiriman plastik yang harus diganti sebelum diberi tekanan.
Indikator Kuningan (<200 bar):Untuk sistem yang beroperasi di bawah 200 bar, gunakan opsi Kuningan kami. Tersedia dalam bentuk pop-up Visual (Kode A219D) atau Sakelar Listrik (Kode A218M/R) dengan konektor Hirschmann.
Stainless Steel Indicators (>200 batang):Untuk keamanan-tekanan tinggi, Baja Tahan Karat adalah suatu keharusan. Opsinya mencakup filter Visual dengan penguncian termal (Kode 778NZ) yang mencegah alarm palsu selama penyalaan dingin, atau Sakelar Listrik (Kode 861CZ).
Persyaratan Steker Blanking:Jika sistem Anda menggunakan sensor jarak jauh dan tidak memerlukan indikator lokal, Anda harus memesan konektor blanking logam tipe "B" (HC9000A104Z) untuk menutup pelabuhan. Jangan sekali-kali mencoba mengoperasikan filter dengan sumbat pengiriman plastik terpasang.

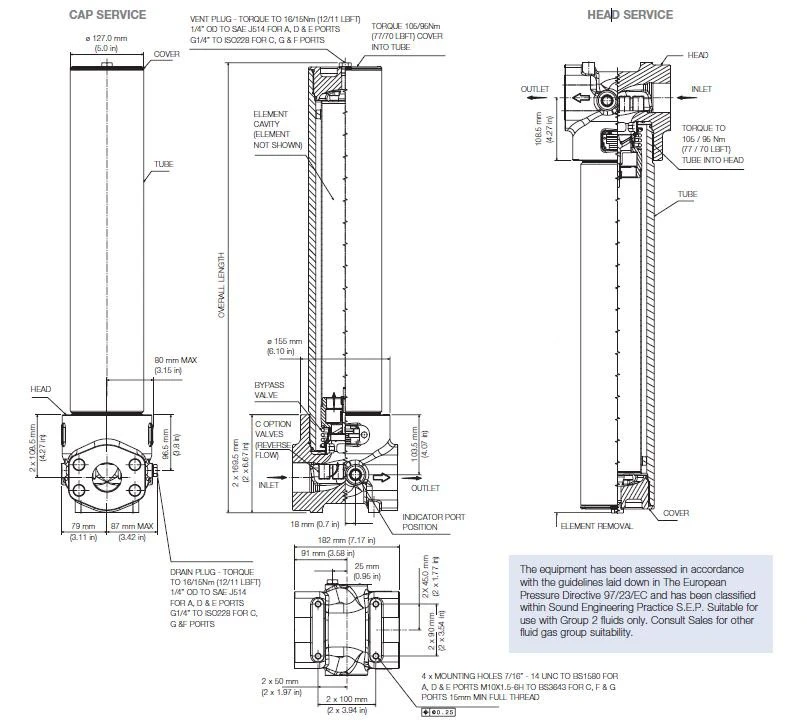

Tabel Dimensi & Berat Layanan
| Kode Panjang | Panjang Keseluruhan (mm) | Berat Kosong (kg) | Izin Layanan Penutup | Izin Layanan Kepala |
| 08 | 476 mm (18,74") | 29,7kg | 248mm | 305mm |
| 13 | 612 mm (24,09") | 34,5kg | 383mm | 440mm |
| 20 | 782 mm (30,79") | 40,6kg | 553mm | N/A |
| 40 | 1290 mm (50,79") | 58,8kg | 1061mm | N/A |
